CircadianLab vorgestellt: Kostenlose Lichtsimulation mit melanopischer, photopischer und Blendungsanalyse

Eine Lichtplanung zu erstellen, die die melanopischen Zielwerte von WELL v2 erfüllt, gleichzeitig die Blendung kontrolliert und das Budget einhält, erforderte bisher teure Desktop-Software, herstellerspezifische Plug-ins oder eine Menge Tabellenkalkulationsschätzungen. Wir haben CircadianLab entwickelt, um das zu ändern.

CircadianLab ist ein kostenloser, browserbasierter Lichtsimulator, der speziell für die circadiane Lichtplanung entwickelt wurde. Er berechnet das melanopische Äquivalentlux (EML), die photopische Beleuchtungsstärke und das Unified Glare Rating (UGR) aus realen IES-Photometriedaten — mit vollständiger radiositätsbasierter Interreflexion — und läuft vollständig in Ihrem Browser. Keine Software-Installation, keine Datei-Uploads auf Server, kein Konto erforderlich.

Ob Sie als Lichtplaner EML-Blendungs-Trade-offs bewerten, als Architekt Leuchten für eine WELL-Zertifizierung spezifizieren oder als Facility Manager ein fensterloses Büro modernisieren — CircadianLab liefert Ihnen in wenigen Minuten ein vollständiges Bild der melanopischen Lichtversorgung.

Was CircadianLab leistet

Im Kern ist CircadianLab ein raumbezogener Lichtsimulator. Sie definieren einen rechteckigen Raum, platzieren Leuchten aus einer Bibliothek von über 250.000 realen Leuchten, und die Engine berechnet, wie sich das Licht über jede Oberfläche verteilt — einschließlich Wandreflexionen — und wandelt anschließend die photopische Beleuchtungsstärke gemäß CIE S 026:2018 in melanopisches Äquivalentlux um.

Physikbasierte Lichtsimulation

CircadianLab verwendet keine vereinfachten Lookup-Tabellen oder Kegelnäherungen. Die Berechnungs-Engine:

• liest echte IES-Photometriedateien (IESNA LM-63) und nutzt bilineare Interpolation über die gesamte Candela-Verteilung, um die direkte Beleuchtungsstärke nach dem Abstandsquadratgesetz zu berechnen
• führt einen 3-Bounce-Radiosity-Solver mit Formfaktorberechnung und Sichtbarkeitsprüfung aus, sodass reflektiertes Licht von Wänden, Boden und Decke berücksichtigt wird — nicht nur direktes Licht

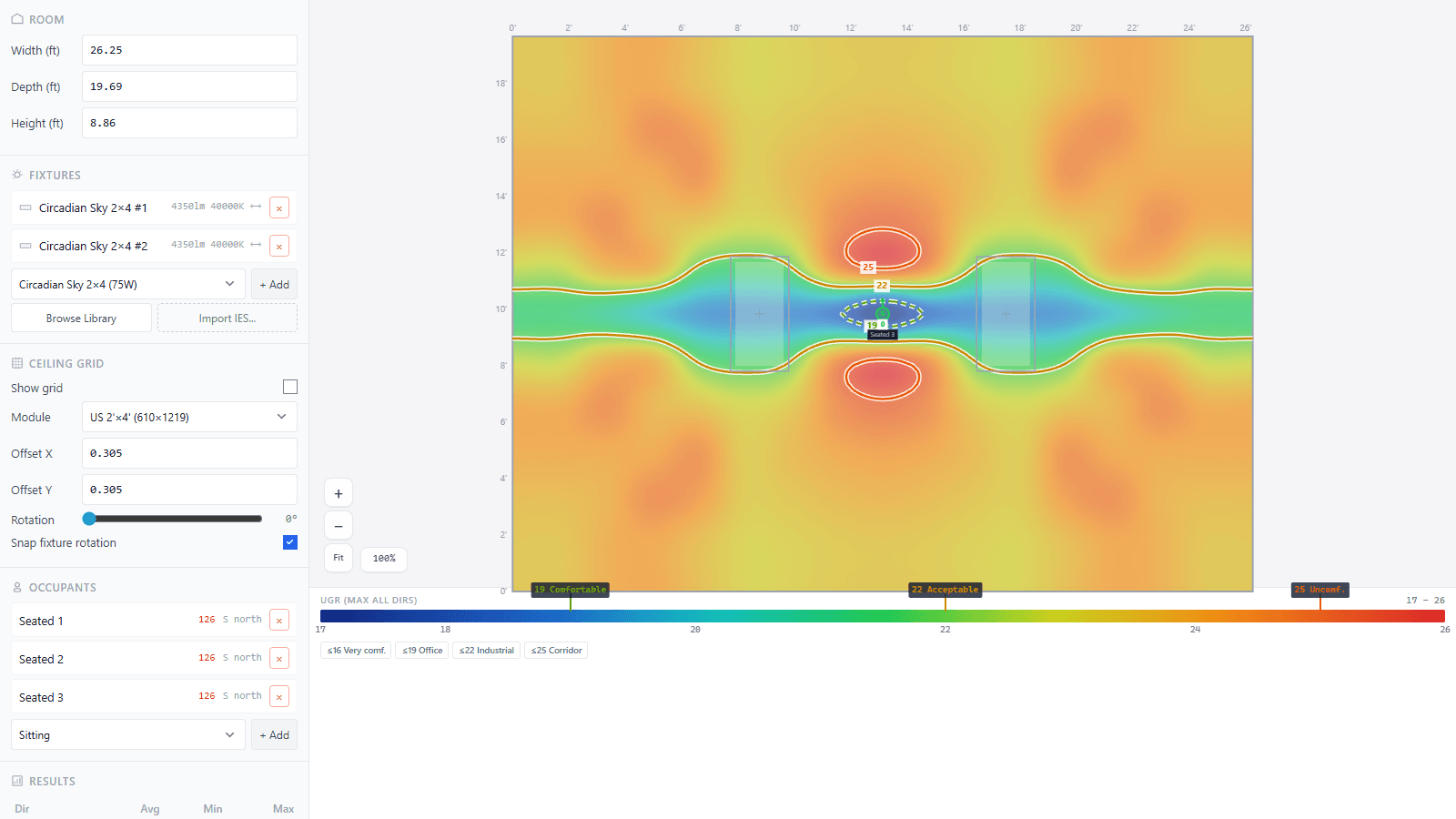

• berechnet die UGR-Blendung gemäß CIE 117:1995, einschließlich des Guth-Positionsindex für jede Leuchte relativ zur Blickrichtung des Beobachters
• wandelt die photopische Beleuchtungsstärke in melanopisches Äquivalentlux um, unter Verwendung des Daylight Equivalent Ratio (DER) gemäß CIE S 026:2018, mit leuchtenspezifischen DER-Tabellen für Standard-LEDs, Leuchtstoffröhren und Circadian Sky-Leuchten

Sämtliche Berechnungen laufen in einem Web Worker, sodass Ihr Browser reaktionsfähig bleibt, während die Engine arbeitet. Ergebnisse erscheinen typischerweise innerhalb weniger Sekunden.

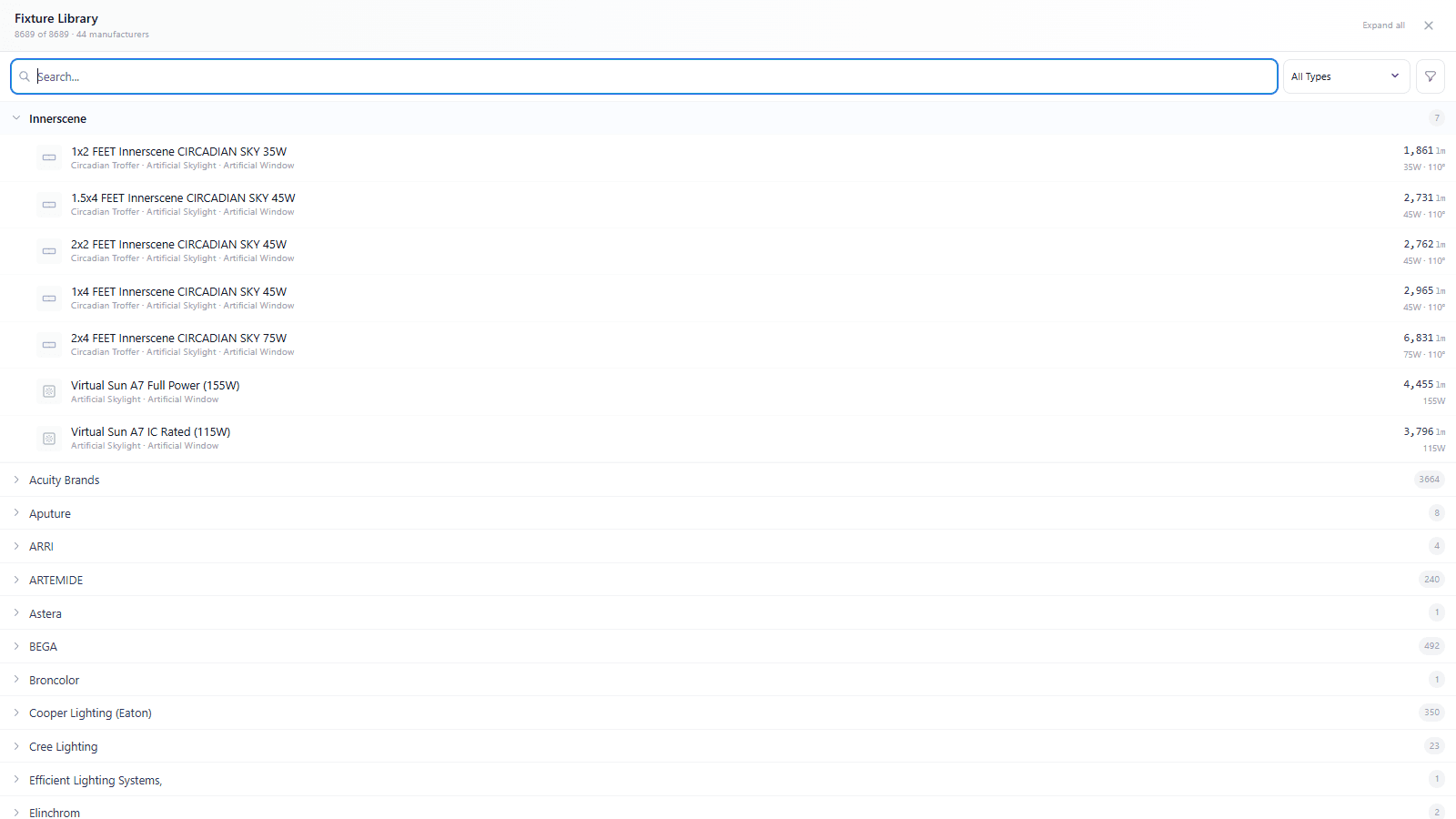

Über 250.000 Leuchten von mehr als 40 Herstellern

CircadianLab wird mit einer integrierten Bibliothek von über 250.000 Leuchten mit echter IES-Photometrie ausgeliefert — von Herstellern wie Acuity Brands, Cooper Lighting, BEGA, ERCO, Signify (Philips), Lutron, Cree, Artemide und Dutzenden weiteren. Sie können auch eigene IES-Dateien hochladen für jede Leuchte, die nicht in der Bibliothek enthalten ist.

Die Leuchtentypen umfassen das gesamte Spektrum der Architekturbeleuchtung: Downlights, Rasterleuchten, Flachpaneele, Lichtbänder, Wandfluter, Strahler/Schienenleuchten, Hallenleuchten, Poller und sogar Film-/Studio- und Theaterleuchten.

Messung in fünf Richtungen — so wie WELL es verlangt

Die circadiane Reaktion hängt vom Licht ab, das ins Auge fällt — nicht vom Licht, das auf den Schreibtisch trifft. Deshalb schreibt WELL v2 Feature L03 die EML-Messung in der vertikalen Ebene auf Augenhöhe vor und nicht auf der horizontalen Arbeitsfläche. CircadianLab misst jeden Rasterpunkt in fünf Richtungen:

• Horizontal — Beleuchtungsstärke auf Schreibtischhöhe (0,76 m) für Anforderungen an die Arbeitsplatzbeleuchtung
• Nord, Ost, Süd, West — vertikales EML auf Augenhöhe (1,2 m sitzend, 1,5 m stehend) zur Erfüllung der circadianen Anforderungen

Sie können in der Heatmap-Ansicht zwischen den Richtungen wechseln, um genau zu sehen, welche Sitzplätze die Anforderungen erfüllen und welche mehr melanopisches Licht benötigen. Wenn an einem Punkt eine Himmelsrichtung den WELL-Schwellenwert erreicht, gilt dieser Punkt als bestanden.

Integrierte Konformitätsprüfung nach WELL v2

CircadianLab bewertet jeden Messpunkt automatisch anhand der Schwellenwerte von WELL v2 Feature L03:

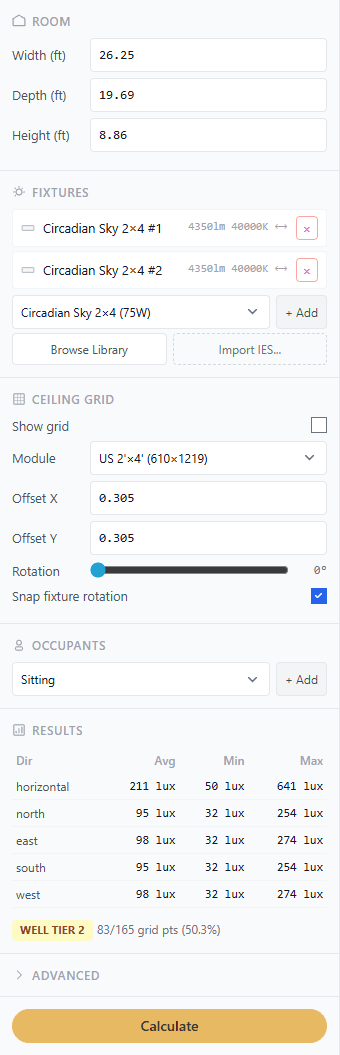

Das Ergebnispanel zeigt die Anzahl bestandener und nicht bestandener Punkte, den prozentualen Anteil der Punkte, die jede Stufe erreichen, sowie Min/Max/Mittelwert-Statistiken. Die Heatmap überlagert WELL-Konformitätskonturlinien, sodass Sie Problemzonen visuell erkennen können.

2D-Heatmaps und 3D-Raumvisualisierung

CircadianLab bietet zwei Visualisierungsmodi:

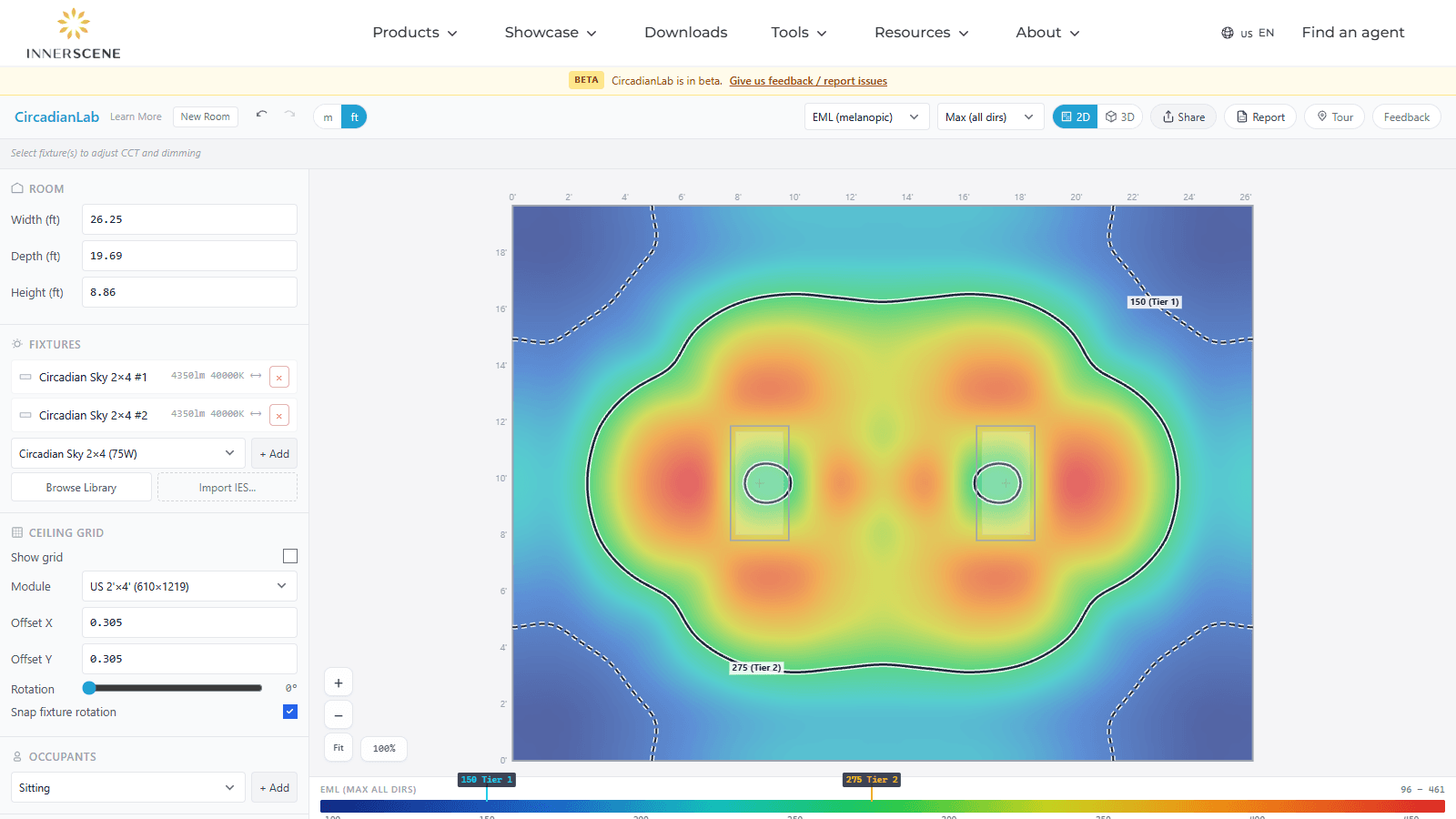

• 2D-Heatmap — eine farbige Grundrissdarstellung mit einem 256-stufigen Verlauf, Konturlinien in benutzerdefinierten Intervallen und numerischen Werten, die über das Raster gelegt werden. Schwenken, zoomen und sofortiger Wechsel zwischen Metriken und Richtungen

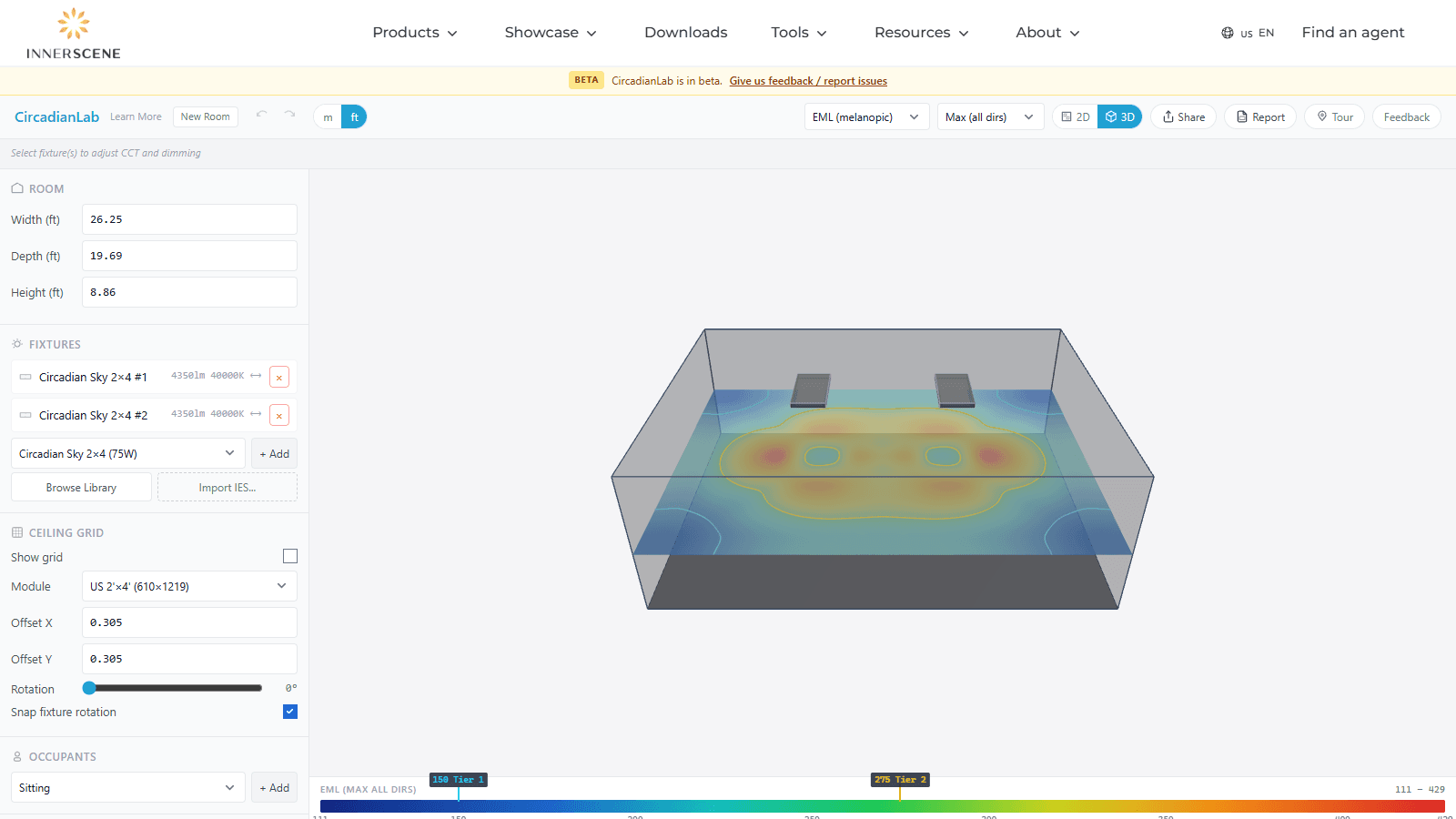

• 3D-Raumansicht — eine interaktive dreidimensionale Darstellung des Raums mit texturierten Oberflächen, Leuchtenpositionen und Heatmap-Projektionen. Drehen, Schwenken und Zoomen Sie, um den Raum aus jedem Blickwinkel zu betrachten

Über Anzeige-Schalter steuern Sie, was sichtbar ist: Heatmap-Farben, Konturlinien, Leuchtensymbole, numerische Werte, Messraster und Rohstichprobenpunkte. So lassen sich problemlos saubere Visualisierungen für Präsentationen erstellen oder die Rohdaten im Detail untersuchen.

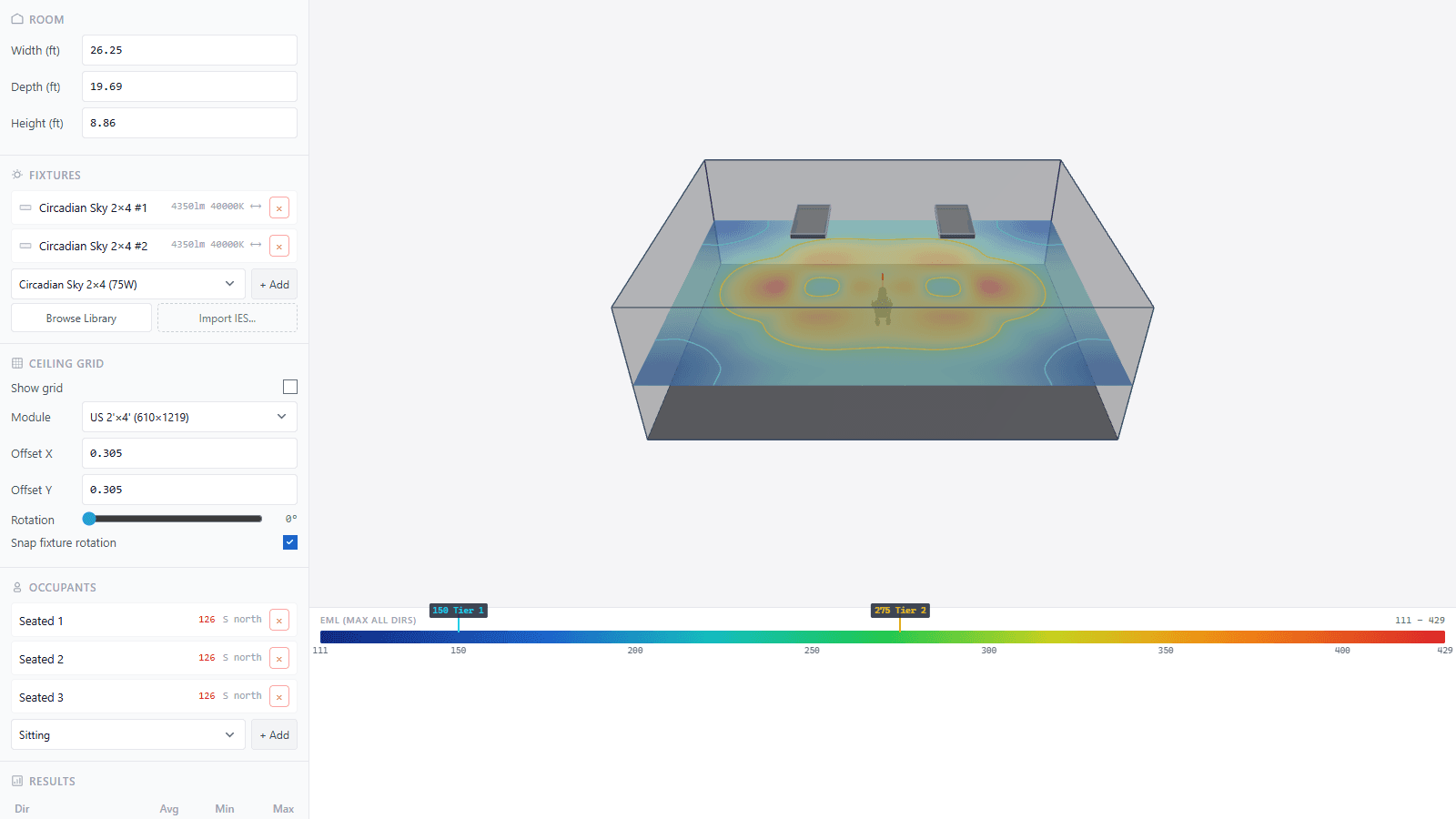

Analyse auf Personenebene

CCT-Abstimmung in Echtzeit

Eine zentrale Erkenntnis der circadianen Lichtplanung ist, dass höhere ähnlichste Farbtemperaturen (CCTs) mehr melanopischen Anteil pro Lux liefern. CircadianLab erlaubt Ihnen, die CCT mit einem Echtzeit-Schieberegler von 2.200 K bis 200.000 K anzupassen. Während Sie den Regler bewegen, wird der melanopische DER aus kalibrierten Lookup-Tabellen aktualisiert, und die EML-Werte werden im gesamten Raum sofort neu berechnet.

So lassen sich praktische Planungsfragen leicht beantworten: „Wenn ich die CCT von 4000 K auf 6500 K anhebe, wie viele zusätzliche Sitzplätze erfüllen WELL Tier 2?“ oder „Erreiche ich 275 EML bei 5000 K mit dieser Leuchtenanzahl, oder muss ich höher gehen?“

Deckenrasterausrichtung und Array-Platzierung

Für Abhangdeckeninstallationen unterstützt CircadianLab das Standard-2×4-US-Deckenraster (oder benutzerdefinierte Größen) mit Leuchtenausrichtung am Raster. Mit dem Raster-Array-Werkzeug können Sie Leuchten in einem einzigen Schritt nach Anzahl oder Abstand im Raum platzieren — keine manuelle Positionierung erforderlich. Sie können auch Raster-Arrays nach Zeilen- und Spaltenanzahl mit gleichmäßigem Abstand erstellen und einzelne Leuchten anschließend anpassen.

Entwürfe teilen und PDF-Berichte erstellen

CircadianLab bietet zwei Funktionen zur Zusammenarbeit, die für reale Projekt-Workflows konzipiert sind:

• Freigabelinks — klicken Sie auf „Teilen“, um Ihre gesamte Sitzung (Raum, Leuchten, Ergebnisse, Kamerawinkel) zu speichern, und erhalten Sie eine eindeutige URL. Jeder mit dem Link sieht genau das, was Sie sehen — ideal, um sie an einen Auftraggeber oder einen WELL-Assessor zu senden

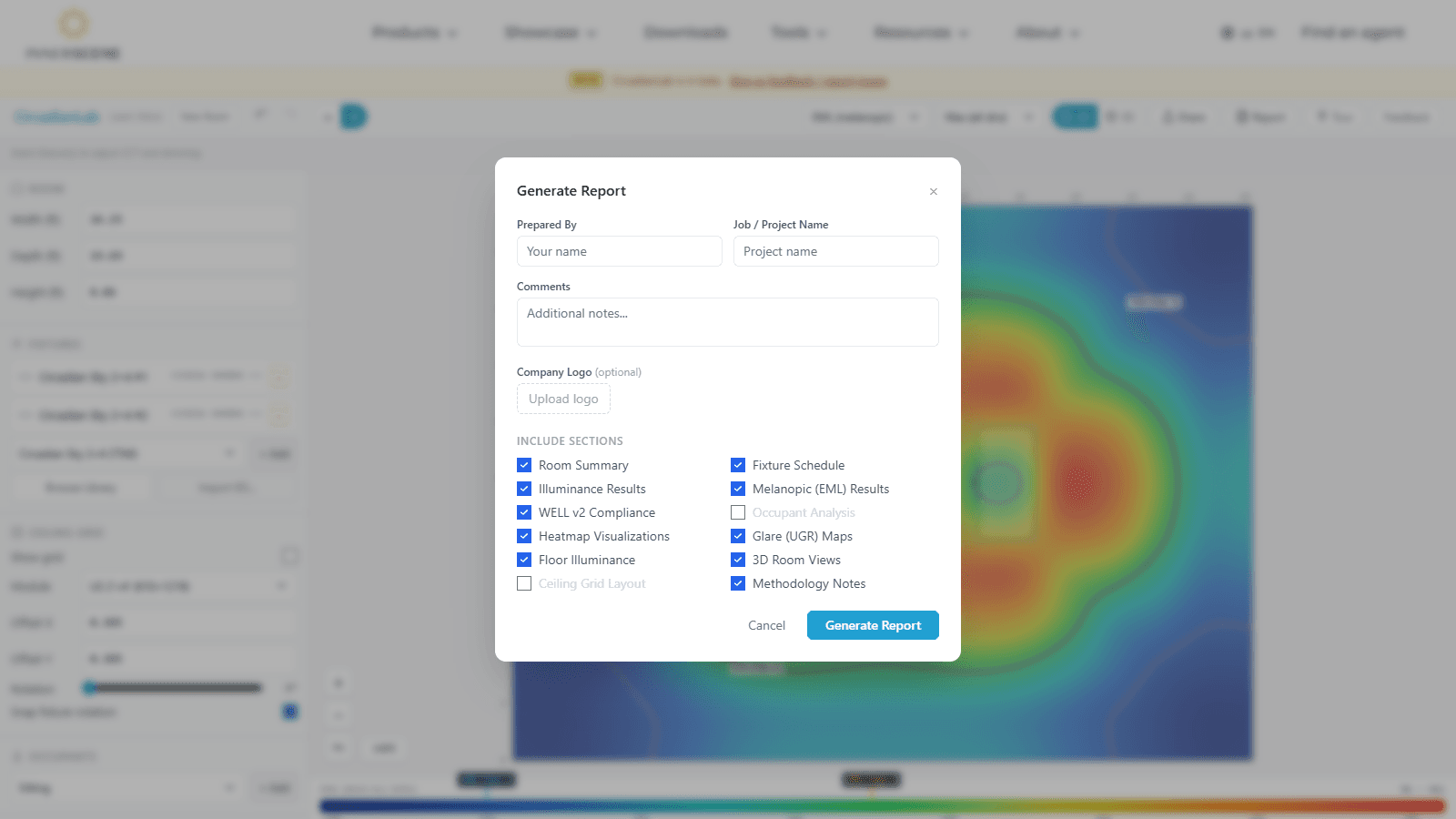

• PDF-Berichte — erzeugen Sie professionelle mehrseitige Berichte mit bis zu 12 konfigurierbaren Abschnitten: Raumübersicht, Leuchtenliste, Beleuchtungsstärke-Ergebnisse, EML-Ergebnisse, WELL v2-Konformität, Personenanalyse, Heatmaps für alle Richtungen, Blendungs-Maps, Bodenbeleuchtungsstärke, 3D-Ansichten, Deckenraster-Layout und Methodikhinweise. Laden Sie Ihr eigenes Logo für das Branding gegenüber Ihren Auftraggebern hoch

Keine Installation, kein Upload

CircadianLab läuft vollständig in Ihrem Browser. Die Berechnungs-Engine wird in einem Web Worker auf Ihrem Rechner ausgeführt — keine serverseitige Verarbeitung, keine Cloud-Berechnung. Ihre Lichtentwürfe werden im Local Storage Ihres Browsers gespeichert, und Freigabelinks speichern nur den Konfigurationszustand (Raumabmessungen, Leuchtenpositionen und Einstellungen).

Die einzigen Daten, die an unseren Server gesendet werden, sind diejenigen, die Sie ausdrücklich beim Klick auf „Teilen“ übermitteln (zum Speichern des Sitzungszustands für den Link) oder beim Hochladen einer benutzerdefinierten IES-Datei oder eines Berichtslogos. Es gibt kein Konto, kein Abonnement und keine Nutzungsbeschränkungen.

Validiert anhand bekannter Referenzen

Wir nehmen Genauigkeit ernst. CircadianLab umfasst eine öffentliche Validierungssuite mit über 120 automatisierten Tests, die Folgendes abdecken:

• Genauigkeit des Abstandsquadratgesetzes gegenüber analytischen Lösungen
• Kosinusgesetz des Einfalls für außerachsige Beleuchtungsstärke
• Auswertung von IES-Dateien und Lumen-Integration gegenüber 20 realen Photometriedateien von 8 Herstellern
• Energieerhaltung der Radiosity (Energiebilanz im geschlossenen Raum)
• UGR-Guth-Positionsindex gegenüber Referenzwerten aus CIE 117
• Genauigkeit des melanopischen DER über den gesamten CCT-Bereich

Alles Weitere

Wer CircadianLab nutzen sollte

• Lichtplaner, die Leuchtenanordnungen für die melanopische Lichtversorgung und die Blendungskontrolle bewerten, bevor sie eine Spezifikation festlegen
• Architekten, die eine WELL v2-Zertifizierung anstreben und die Konformität mit Feature L03 bereits in der Vorentwurfsphase prüfen müssen, ohne auf eine vollständige photometrische Analyse warten zu wollen
• WELL-Assessoren und -Berater, die schnell beurteilen möchten, ob ein vorgeschlagener Entwurf die melanopischen Schwellenwerte erfüllt
• Facility Manager, die Beleuchtungsmodernisierungen mit circadianen Gesundheitsvorteilen für Büros, Gesundheitswesen, Bildung oder Senioreneinrichtungen prüfen
• Vertriebsingenieure für Beleuchtung, die schnell zeigen müssen, wie ihre Leuchten in melanopischen Kennzahlen im Vergleich zu Wettbewerbern abschneiden

Weiterführende Lektüre

• Melanopisches Licht und EML verstehen — was das melanopische Äquivalentlux bedeutet und warum es für die circadiane Gesundheit wichtig ist
• Unified Glare Rating (UGR) erklärt — wie der UGR berechnet wird und was die Komfortschwellen bedeuten
• Ähnlichste Farbtemperatur (CCT) — wie die CCT mit dem melanopischen Anteil und dem Sehkomfort zusammenhängt
• EML maximieren bei beherrschter Blendung und Kosten — drei praxisnahe Strategien für die circadiane Lichtplanung
• Die Vorteile melanopischer Lichtexposition tagsüber — die Forschung hinter circadianer Beleuchtung in Arbeitsumgebungen und im Gesundheitswesen

Jetzt ausprobieren

CircadianLab ist ab sofort verfügbar unter innerscene.com/tools/circadian-lab. Keine Registrierung, kein Download — öffnen Sie die Seite und legen Sie los.

Haben Sie Feedback oder Funktionswünsche? Kontaktieren Sie uns — wir entwickeln CircadianLab aktiv weiter und freuen uns zu hören, was Sie benötigen.
